3D Design: 2020

Avertissement : l'arme présentée dans ce projet est un jouet.

C'est un accessoire de cosplay, sans aucun danger, sans aucun jet de projectile.

Ce "blaster gun" est celui qui équipe les "Killjoys" de la BD créée par Gerard WAY, visible également dans le clip du groupe My Chemical Romance "Na na na".

Depuis un certain temps, un modèle 3D au format STL de ce Gun circule sur Internet.

Merci à son auteur.

La pièce est donc imprimable mais ce format ne permet pas de modifications via un outil comme SolidWorks.

Or, je souhaitais perfectionner cet accessoire en le rendant plus réaliste, avec des éléments mobiles.

J'ai donc récupéré le fichier STL, divisé en 4 parties car initialement utilisé pour une impression sur une petite imprimante 3D, et j'ai cherché à reproduire l'objet pour constituer un fichier SolidWorks natif. Les fichiers STL n'étaient pas directement utilisables car bien trop volumineux. Ils comportaient beaucoup trop de micro surfaces pour pouvoir être directement convertis en pièces SolidWorks. J'ai donc été obligé de retrouver suffisamment de cotes et de formes à partir de projections suivant les 3 plans principaux.

Le fichier créé n'est pas encore vraiment optimisé mais assez satisfaisant.

Dans un seul fichier pièce, plusieurs corps surfaciques puis volumiques ont été créés.

Cela a permis de générer plusieurs fichiers pièces puis un assemblage de ces pièces et diverses animations que vous pourrez voir dans la vidéo ci-dessous.

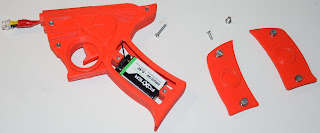

Quelques images de la réalisation avec une imprimante Tevo.
Des soucis de qualité de fil m'ont contraint à un peu de rebouchage mais ça n'est pas trop mal pour un prototype.

Le canon est en deux pièces (droite et gauche), mais ces éléments pourraient être réunis. C'est le cas aussi de la partie inférieure (le "fût"). La gâchette fonctionne bien. C'est mieux avec un ressort qu'avec un élastique.
